今回の記事ではそんな方へ朗報。純正オプションTVチューナーから、あとづけナビへのTV取付を解説していきます。

純正TVチューナーからテスラスタイルナビへのTV接続

TV接続

純正ナビ・TVチューナー取付車だと走行中にTVが見れなかったり、ナビの操作が出来なかったりしてストレスを感じてしまいますがテスラスタイルナビや、アンドロイドナビにすればそんな心配は一切なし!

運転中の視聴はNGですが、ロングドライブの休憩時に見たり、または同乗者にも喜ばれる事間違いなしです!

早速行ってみましょう!



パネル外し

最初にナビ付車を買ってしまうと社外ナビやテスラスタイルナビとか取り付けるのが大変になります。
何故かというとディーラーオプションナビの配線は専用設計でまとまっていて、純正のナビにカプラーONで完結されているからです。



純正ナビ配線

DIYでナビやTVチューナーを後付けするとなると、作業がやたらと増えてしまいます!!!

〇〇車用配線キットや変換アダプター、更に純正でTVチューナーが付いていて、そのチューナー本体に繋がってる配線の場所を探すのに一苦労。

しかし、諦めてはいけません。この中からTVチューナーに繋がっている線を探していきましょう。

※ショートや故障の原因になる為、作業する時は、バッテリーの端子(-)外してから作業します。

社外ナビを取り付けるにあたり、このレガシーの場合は純正のオーディオパネルを一気に外します!

爪で刺さっているだけなので内装はがしなどで優し〜く丁寧に一気に取り外します。

オーディオパネル

カーナビ外部入力・映像入力 音声入力

テスラナビには簡単な配線図が貼り付けてあってわかりやすくなっていますのでご参考に!

テスラナビ

B8の外部入力ポート・AUX-IN(外部入力)のカプラーがテスラナビについているので、純正オプションのTVチューナーからきている、黄色、赤、白のRCAケーブルまた変換アダプタ―をさしていきます
RCAケーブル

※純正オプションナビのカプラーは100%テスラナビのカプラーと合いません!
テスラナビもまた、専用設計なので、今回の場合はレガシーB4専用となります。

チューナーの置き場所

TVの取り付け位置は純正の物をそのまま使ったので、置き場所や取り付け位置は良い位置に収まっていました!

チューナー本体は大きいものではないので、多くの車種はグローブボックスの裏側に取り付けられている事が多いです。

その他の場合は助手席の下だったり運転席と助手席の間にあるひじ掛け(グローブボックス)の床側にうまく隠されていたりとかします。

純正使いまわしなので、フイルムアンテナがフロントガラス上部に貼り付けてあり配線を通す手間もなく簡単に作業は進んでいきます。



チューナー本体

アンテナ アンテナフィルムの取付

フイルムアンテナ

フィルムアンテナ取付位置

何故、フロントガラス上部に貼り付けるかと言うと、単純に上の方に取り付けた方が感度が良いからなんです。

位置も左右対称に付けるのがベストで、貼り付ける位置も決まっています。

保安基準でフロントガスのフチから25ミリ以内の範囲に収まってないといけません。

自分で貼ろうとするとフイルムアンテナが折れ曲がったり、左右均等に貼れなかったりするので、きっちり測って注意が必要です。

TVチューナ取付

地デジチューナーと車のモニターとの接続・動作確認

テスラナビや車のモニターにTVチューナーを接続したら試しに動作確認です。

最初に外したバッテリー(-)を元に戻します。

元から付いてたTVリモコンとかもちゃんと受信出来るかきちんと試しておきましょう。
全部取り付けた後に、リモコン受信しない(配線が外れていたり)とかTVの映りが悪いとかでアンテナ位置を再び調整となると大変ですので、動作確認はしっかりした方が良いです。

※テスラナビは本来TVが見れるような設計では無い為、外部入力で接続し、AUXで使い、TVの視聴チャンネル変更などは、チューナーから出ているリモコン受信部を張り付けて使用します。

カーTV取付

見慣れた純正の画面から、変わるとやっぱりテスラスタイルのナビって大きいですね!

テスラナビ

ついでにバックカメラも取付け!

序にバックカメラ取り付けしてしまうのもアリかと思います。
バックカメラ

リアカメラ取付け簡単説明

あらかじめバックカメラの配線を、サイドステップの下を通してリアシートの下を通してトランクまで一気に配線をもっていっておきます。

トランクカバー取り外し

トランクの裏側のカバーを外すと、リアガーニッシュが止まっているボルトナットが4本あるので外します。

バックカメラ取付け

リアガーニッシュを外した穴にバックカメラの取付け台にバックカメラを固定しリアガーニッシュと一緒にネジを占めて固定します。

※リアガーニッシュを強引に外そうとしたりすると、リアガーニッシュ裏側のフックでボルトを固定するプラスチックの箇所が割れるので注意

バックカメラトランク裏配線接続

バックカメラから出ている黒い配線とトランク下側に見える黄色い頭の映像入力の線を繋ぎ、赤くトランクの中央で伸びている配線は、バックランプの入力の線(バックに入れたときに電源が入る配線)にエレクトロタップを使いかませます。

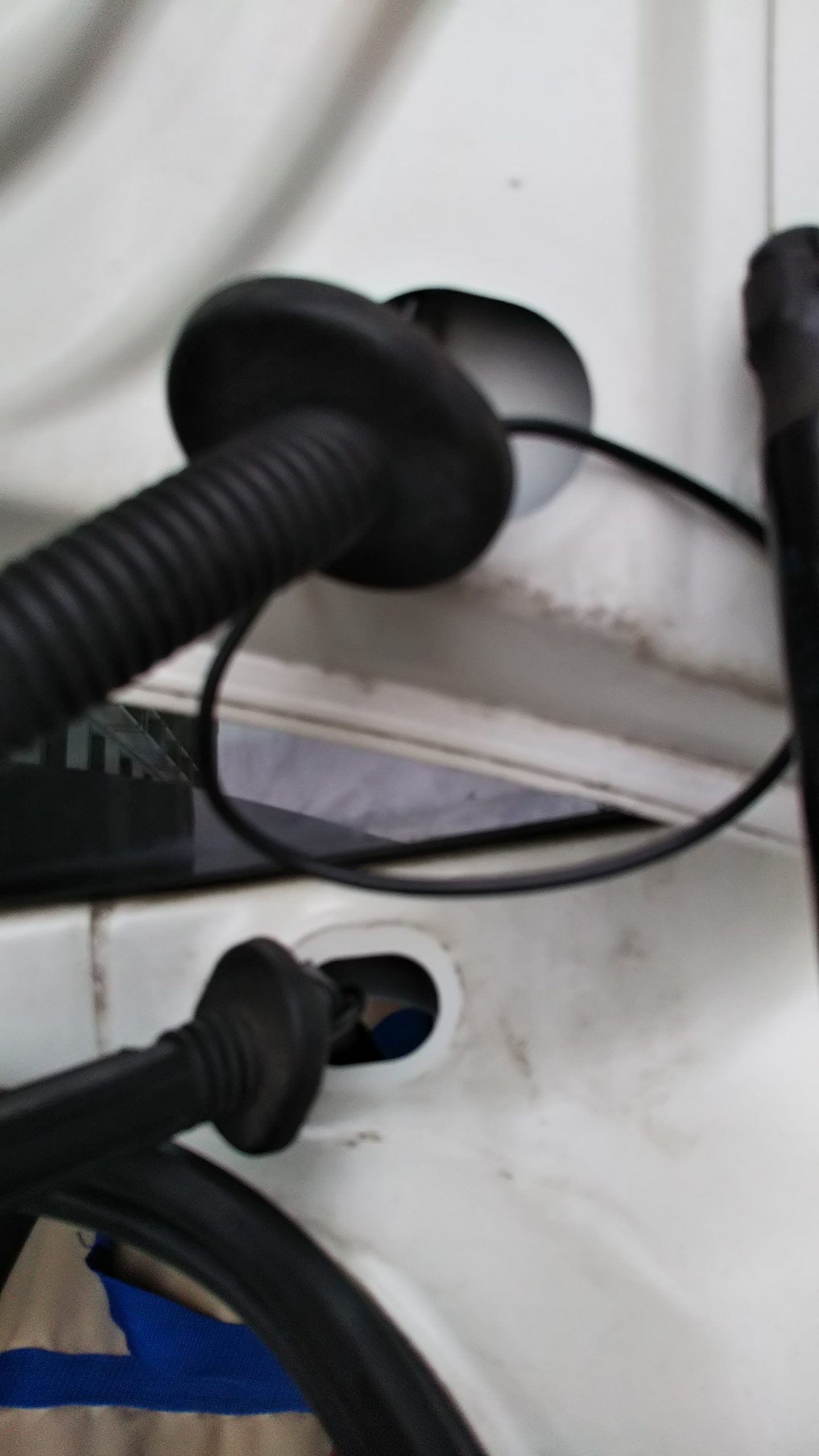

トランクと室内を繋ぐ蛇腹

ちょっと画像ではわかりにくいのですが難所です!

トランク側の室内からトランクのパネル側に配線が束になっている蛇腹のパッキンの中に映像コードと配線を通していきます。

物理的にギリギリの所に配線を通すの大変です。

配線コードを滑りやすくするために、シリコンオイルなどの油分で滑りやすくすると比較的すんなりと通せます

バックランプ入力

テールランプのちょうど裏側にトランクカバーをめくると、カプラーがあるのでバック入力の配線を探して配線します。

バック入力の配線の探し方は、シフトをリバースに入れたときに、電気が流れる配線です。

バック映像配線接続

最後にバックカメラ用の黄色い配線に接続します。左上側に見えている白、赤、黄色のRCAケーブルは外部入力用のケーブルで、一本だけ黄色いのが出ているほうがバックカメラのケーブルになります。

バックカメラ映像

テスラナビのパネルを最後取付けて、バックカメラがちゃんと動作するか確認してみます。問題なく映像が出ました。

慣れているマイカーなので作業時間は1時間ってところですね。

このレガシーB4は取付け脱着等を繰り返しているマイカーなので、養生や保護は一切していませんが、お気に入りの愛車に慎重に作業をするなら、確実に養生や保護はしておいた方が良いです。あくまでもDIY作業は自己責任での取付け作業を行ってください。

あとづけ屋ではDIY取付けを推しています。
